パンチングダイスとは何ですか？

自動車、家電製品、エレクトロニクスから航空宇宙に至るまで、現代の製造業の幅広い分野では、様々な形状と精密な機能を備えた様々な金属部品が使用されています。これらの部品の作成にはコア技術が必要です。 パンチングダイス では、打ち抜き金型とは一体なので何ですか？

パンチング金型の定義とコア機能

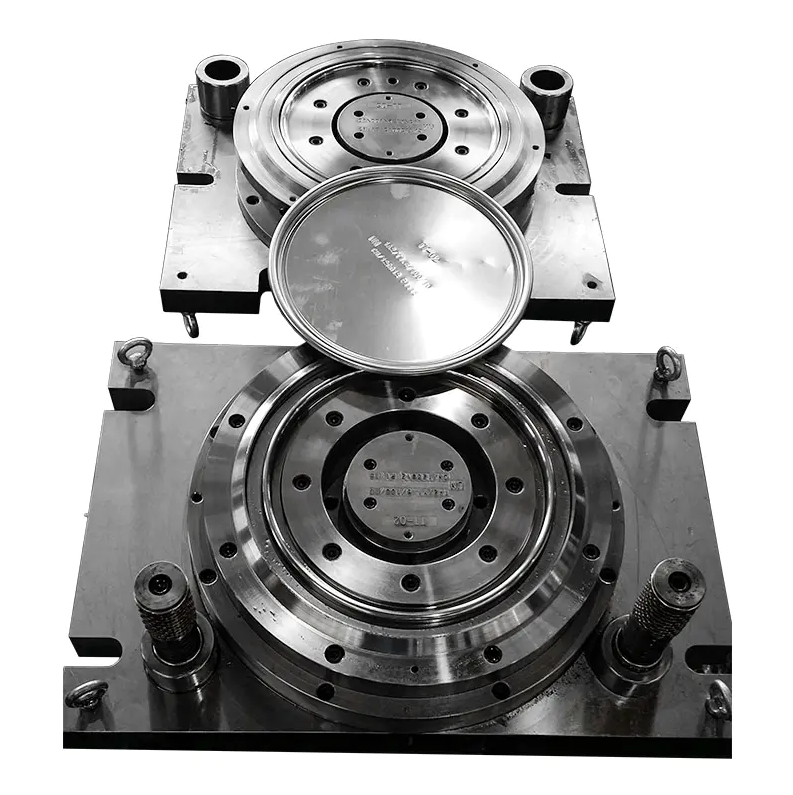

簡単に言えば、スタンピング金型は、冷たい状態で板金に圧力を加えて金属板を分離または塑性変形させ、それによって目的の部品を得る特殊な装置です。プレス機や金型の動作により、金属板（鋼板、アルミ板など）を特定の形状の部品に高速、一括加工するツールです。 パンチングダイス プレス部品と呼ばれます。

スタンピングプロセス全体において、かけがえのない中心的な位置を占めています。

• 高効率かつ大量生産： パンチング金型の設計により、１つ以上の工程を一度のストロークで完了できるため、生産効率が大幅に向上し、大量生産に適し、製造コストが大幅に削減されます。


• 精度と一貫性の確保: 金型自体の精度が高いため、製造されるすべてのプレス部品は高い寸法精度と優れた互換性を保証します。


• 複雑な形状の形成: 金型は、深絞り、曲げ、打ち抜きなど、通常の機械加工では達成することが難しい複雑な金属成形作業を実行できます。


抜き型の種類と構造

パンチング金型 多くの種類があり、プロセス特性と構造の特徴に従って分類できます。

プロセスのプロパティ別:

• ブランキングダイ: 主にブランキング、パンチング、トリミングなどの板金の分割に使用されます。


• 成形金型: 主に、曲げダイス、絞りダイス、フランジ加工ダイスなど、板金の完全性を損なうことなく板金に可塑性変形を先に使用されます。



金型構造別:

• ワンオペレーションダイ: 1回のストロークで1つの操作だけを完了します。


• 複合ダイ: 1ステーションで複数のプレス作業を同時にワンストロークで完了します。


• プログレッシブダイ（連続ダイ）： 板金は金型内を一定のステップ距離で移動し、異なるステーションで複数の操作を連続して完了します。この金型設計は、自動化された高速生産に特に適しています。



高品質な抜き金型のポイント

高品質なプレス金型は固定鉄の塊ではなく、技術と精度の証です。その品質は以下に相当されます。

• 金型材質: 高強度、高耐摩耗性のダイス鋼を選択し、非常に長い耐用年数と安定性を確保します。


• 精度と表面処理: 金型の作動部分の加工精度を確保し、摩擦や摩耗を軽減するために必要な表面処理（メッキ、熱などの処理）を行います。


• 合理的な金型設計: 金型の設計では、材料特性、プレス装置の能力、最終的なプレス部品の精度要件を十分に考慮する必要があります。正しく設計された構造により、セットアップ時間効果的に短縮され、生産の安定性が向上します。



この効率的で精密な金属成形技術により、高品質な金属部品を低コストで大量に入手できることが可能になります。 継続的な技術の進歩により、将来のスタンピングプロセスと金型の設計は、より高い精度、より長い寿命、より優れたインテリジェンスを目指して進化するでしょう。
